Die neue Bodenablaufpumpe Plancofix von Pentair Jung Pumpen

30.10.2015

Barrierefreie Bäder liegen voll im Trend. Doch gerade im Immobilienbestand waren bodengleiche Duschen bisher kaum umzusetzen. Die vorhandene Bodenhöhe ermöglicht in der Regel keine Leitung mit Gefälle, über die das Abwasser aus der Dusche einfach abfließen könnte. Die neue Bodenablaufpumpe Plancofix von Pentair Jung Pumpen löst dieses Problem und schafft neue Freiheiten bei der Badmodernisierung. Die Redaktion hat den Einbau dieser modernen Bodenablaufpumpe in einem Altbau begleitet.

Die neue Bodenablaufpumpe Plancofix von Pentair Jung Pumpen

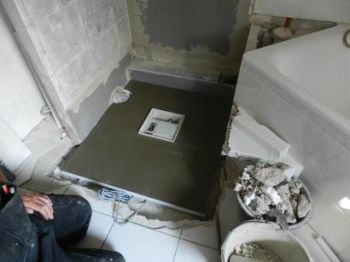

Die Installation des Duschtassenelements mit integriertem Plancofix erleichtert den Einbau (Foto: Pentair Jung Pumpen)

In Zeiten niedriger Zinsen ist die Sanierung von Bädern ein geeignetes Mittel, freie Geldmittel sinnvoll zu investieren. Neue Technologien ermöglichen seit kurzer Zeit auch barrierefreie Duschen im Altbau, die aus physikalischen Gründen bisher nicht möglich waren. Das Abwasser konnte aufgrund der geringen Bodenaufbauhöhen nicht abfließen.

Durch den Einbau eines Plancofix wird das fehlende Gefälle mit einer kleinen leistungsstarken Pumpe kompensiert, die das Abwasser zuverlässig in die nächste Freigefälleleitung transportiert. Somit kann in Zukunft auf die erhöhte Duschwanne bei der Badsanierung verzichtet werden und einem modern verfliesten Duschbereich steht nichts mehr im Wege.

Bei einem Sanierungsobjekt in Duisburg wurde dem Installationsbetrieb Geerkens Bäder Wärme Solar GmbH aus Rheinberg über die Schulter geschaut.

Der Wunsch der Eigentümerin Tanja Schauer, ein in die Jahre gekommenes Bad in einen modernen Zustand zu versetzen, war nicht auf Anhieb umzusetzen. Aus Designgründen, aber auch im Hinblick auf die Nutzung im Alter, sollte es eine ebenerdige Dusche werden. Doch diesem Wunsch zu entsprechen war eine echte Herausforderung für viele befragte Handwerker.

„Da die Bodenaufbauhöhe des Altbaus gering ist“, so die Aussage der befragten Installateure, „kann das Abwasser im Gefälle nicht ablaufen! Eine aufgestellte Duschwanne ist zwingend erforderlich, damit das Abwasser - durch den Höhenunterschied – in das entfernt liegende Abwasserfallrohr transportiert wird!“

Den rettenden Einfall hatte der Rheinberger Installationsprofi Norbert Geerkens. Er empfahl Familie Schauer den Plancofix. Der Plancofix von Jung Pumpen ist ein Bodenablauf mit einer leisen und zuverlässigen Pumpe, die das Abwasser auch in entfernt liegende Abwasserrohre befördert. Die Geerkens GmbH hat schon einige Dutzend dieser Produkte verbaut und bisher die besten Erfahrungen gesammelt. „Die Hauseigentümer waren überglücklich, wenn ich als Problemlöser das erwünschte Ziel - die bodengleiche Dusche - ermöglichte“, freut sich Norbert Geerkens mit seinen Kunden.

Jede Sanierung beginnt mit dem Abbau der vorhandenen Installation. Im Fall der Familie Schauer sollte eine Dusche mit einer aufgestellten Duschwanne (ca. 20 cm Einstiegshöhe) durch eine ebenerdige Dusche ersetzt werden.

新一轮Entfernen冯·Duschwanne Fliesen和Estrich wird, falls erforderlich, der Betonboden noch etwas bearbeitet, um die Bodenablaufpumpe auf Fliesenniveau zu installieren. Die VDE-zugelassene Pumpe wird später mit Strom versorgt, so dass ein Kabel für die elektrische Versorgung vorzusehen ist.

Im nächsten Schritt wird die Pumpe innerhalb des Duschbereiches ausgerichtet, mit der vorhandenen Abwasserleitung verbunden und elektrisch angeschlossen. Dann wird der Bodenbereich mit Estrich gefüllt und die beiliegende Dicht-Manschette wird mit dem Estrich verklebt. (Alternativ bietet die Firma Lux Elements komplette Duschboards aus Hartschaum an, in denen der Plancofix bereits komplett ein- gedichtet integriert ist.

Der letzte Schritt ist die Verfliesung des Duschbereiches. Die Ablaufbleche des Plancofix können voll verfliest und somit unauffällig in die Dusche integriert werden. Alternativ kann auch ein Edelstahlelement als Ablaufrost eingesetzt werden.

Zur Reinigung ist der Behälter von oben zugänglich. Die Pumpenhydraulik kann leicht entnommen und von üblichen Verunreinigungen (Haare, Flusen, Sand) gereinigt werden. Zwei weitere Zuläufe an der Behälterseite ermöglichen den Anschluss einer Duschrinne. Der Plancofix kann also innerhalb und außerhalb der Dusche, zum Beispiel unterhalb eines Einbauschrankes, installiert werden. Der Plancofix ist auch für Rollstuhlfahrer (Belastungsklasse K3) geeignet.

Nach Inbetriebnahme der Dusche füllt sich der kleine, im Boden versenkte Unterflur-Tank und die integrierte geräuscharme Pumpe wird über einen Schwimmer automatisch in Betrieb genommen. Das Abwasser aus der Dusche wird nun aktiv zum nächsten Fallrohr gepumpt.
