Emile Egger testet Rohrbogen-Pumpen unter realen Bedingungen

10.05.2021
贝埃米尔Egger) einem weltweiten Hersteller·冯·Kreiselpumpen und Iris Blenden-Regulierschiebern, werden Produkte nach Kundenspezifikation maßgeschneidert. Vor einigen Jahren hat das Unternehmen die Anforderungen seiner Kunden analysiert und daraufhin Weiterentwicklungen von RPP/RPG-Rohrbogen-Pumpen in Angriff genommen, um sie für höhere Fördermengen und geringere relative Höhen zu optimieren.
Emile Egger testet Rohrbogen-Pumpen unter realen Bedingungen

CETIM-Prüfstand (Bildquelle: Emile Egger & Cie SA)

Es wurde ein neues 3-schaufliges Flügelprofil dimensioniert mit einer Vergrößerung des relativen Radius des Krümmers (Verhältnis Radius/Rohrdurchmesser).

Die Durchführung von Wassertests an Pumpen solcher Dimensionen (Durchmesser DN 800 bis 1400), die im Betrieb eine schwere Flüssigkeit transportieren, stellt eine echte Herausforderung dar (z.B. gesättigte Sole mit einem spezifischen Gewicht von 1,4 kg/dm³ – einer Leistung im Betriebspunkt von mehr als 300 kW – einer Fördermenge über 4 m³/s und einer Höhe von mehr als 3 m). Für solche Tests arbeitet Emile Egger seit Jahren mit dem CETIM (Technisches Zentrum der mechanischen Industrie) in Nantes zusammen.

Im vergangenen Jahr wurde ein Test an einer Rohrbogen-Propellerpumpe RPP 1105 bei Nenndrehzahl (Drehzahl, Durchfluss und Höhe) durchgeführt, um die Dimensionierung zu validieren und damit eine problemlose Inbetriebnahme zu gewährleisten. Das CETIM aus Nantes ist eine neutrale und zertifizierte Organisation, welche Großpumpen mit einem frequenzbetriebenen Motor bis zu einem Megawatt testen kann. Die in einem Abstand von 1 bis 2 Durchmessern vor und hinter der Pumpe durchgeführten Druckmessungen sowie die Mengen- und Drehmomentmessungen nach ISO 9906 Klasse 2 sind zertifiziert und können nicht in Frage gestellt werden.

Basis der geforderten Leistung waren die Vorgaben des Kunden sowie eines Ingenieurbüros im Baskenland. Die Anfrage bestand darin, den Betrieb einer Propellerpumpe zu validieren, die für eine hochmoderne Papierfabrikanlage in Indonesien entwickelt wurde. Das System soll den Rückgewinnungsprozess in der Hartholz-Zelluloseindustrie für Textilfasern und Feinpapierherstellung optimieren, indem es 500 Tonnen pro Tag an Abscheiderasche mit seinem Enhanced Chloride Removal Process (ECRP) behandelt.

Bisher erreichten die Standard Rohrbogen-Propellerpumpen einen maximalen Wirkungsgrad von weniger als 75 Prozent. Die Einführung des neuen Laufrads und Gehäuses sollte den maximalen Wirkungsgrad auf 80 Prozent erhöhen. Und dieser maximale Wirkungsgrad wurde auf dem CETIM-Prüfstand in Nantes im Februar 2020 tatsächlich erreicht. Zudem wurden auch die vom Kunden geforderten Bedingungen erfüllt, da der Betriebspunkt nicht unbedingt am Punkt der maximalen Effizienz liegt.

Diese verschiedenen Tests ermöglichten es dem Unternehmen, eine Kennlinie mit zertifizierten Werten über einen bestimmten Durchflussbereich zu erhalten, unter Einhaltung der Spezifikationen und Toleranzen.

Weitere Artikel zum Thema

Egger Pumpen für Europas größtes Abwasserprojekt

Egger Pumpen für Europas größtes Abwasserprojekt

31.05.2022 -

Zwischen den Städten Dortmund und Dinslaken ist parallel zur Emscher der neue 51 km lange Abwasserkanal Emscher (AKE) entstanden, der die Abwässer von 2,26 Mio Einwohnern, Gewerbe und Industrie aufnimmt. Als grösstes wasserwirtschaftliches Bauvorhaben Europas ist die ehemals als offener Abwasserkanal genutzte Emscher somit abwasserfrei geworden.

Mehr lesen
Pumplösung für hohe Temperaturen

Pumplösung für hohe Temperaturen

14.03.2022 -

Für die Verwendung von Schacht-Pumpen in gefährdeten Atmosphären sind entsprechende Technologien und Erfahrungen gefragt. In der Egger Produktionsstätte in Cressier in der Schweiz wurden in den letzten Monaten zahlreiche Pumpen für die die Salzindustrie hergestellt.

Mehr lesen

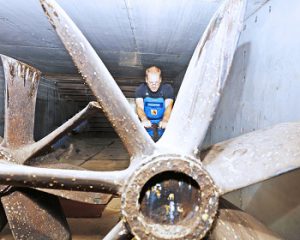

Uhthoff & Zarniko saniert Maschinenanlage im Olympiastützpunkt Potsdam
