Intelligente Überwachung – nicht nur für Pumpen

23.06.2006

Um ein Gebäude effizient bewirtschaften zu können, braucht der Betreiber exakte technische Daten der im Gebäude installierten Aggregate. Denn nur wer seine Anlagen messtechnisch erfasst, kann Betriebszustände überwachen, Prozesse optimal regeln und somit Energiesparpotentiale nutzen.

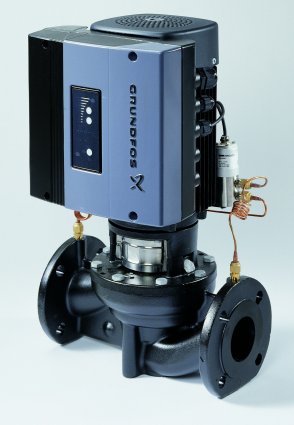

Intelligente Überwachung – nicht nur für Pumpen

Die von Grundfos entwickelten intelligenten Mikro-Sensoren eröffnen dabei vollkommen neue Mög-lichkeiten zur Optimierung der Anlagentechnik. Bei dieser ‚Direct Sensor‘ genannten Entwicklung handelt es sich um einen mikromechanischen Halbleiter-Sensor (MEMS, Mikro-Elektro-Mechanisches System). Produziert wird der Sensor in einer eigenen Wafer-Fabrik der Reinheitsklas-se 10.

Die 3-in-1-Sensoren erfassen den Durchfluss, den Druck oder den Differenzdruck und generieren zugleich ein Temperatursignal. Interessant ist: Durch die zeitgleiche Messung der Temperatur kann deren Einfluss auf die Druckmessung unmittelbar korrigiert werden. Mit Hilfe eines Mikroprozessors werden die Messsignale kalibriert und weiterverarbeitet; sie stehen dann als analoges oder auch digitales Signal zur Verfügung.

Die besondere Innovation besteht in der ‚direkten’ Messung auf einem Silizium-Chip. Im Gegensatz zu konventionellen Sensoren, die entweder aufwendig gekapselt oder ungeschützt dem Medium ausgesetzt sind, sorgt eine porenfreie Oberflächenbeschichtung aus amorphem Metallglas für einen dauerhaften Schutz des Sensors-Chips – selbst gegenüber aggressiven Medien. Diese neuartige Sensortechnik ermöglicht nicht nur ein sehr kompaktes Design, sie ist auch äußerst robust. Der quasi unmittelbare Kontakt zum Medium gewährleistet zudem eine schnelle Ansprechzeit, eine akkurate Messung mit großer Bandbreite sowie eine hohe Wiederholgenauigkeit.

死Sensoren widerstehen欧什harten Umgebungsbedingungen, wie z.B. sehr kalkreichen oder auch magnetithaltigen Wässern. Selbst bei extremen Säuren und Laugen (pH 2 bis pH 11) in Kombi-nation mit hohen Temperaturen ist ein zuverlässiger Schutz und eine einwandfreie Sensorfunktion gesichert.

Die Vorteile der neuartigen Mikro-Sensoren auf einen Blick:

  • der unmittelbare Kontakt mit dem Medium ermöglicht eine höhere Messgenauigkeit (bei hoher Wiederholgenauigkeit)
  • aufgrund der kurzen Antwortzeiten sind schnellere Messungen realisierbar
  • das kompakte Design verursacht nur minimale Druckverluste
  • Produktion宝石äß den international anerkannten Six-Sigma-Standards (sichert eine gleichblei-bend hohe Qualität).

Neben den Einsatzmöglichkeiten in der Pumpentechnik sind die Direkt-Sensoren speziell für den industriellen und den OEM-Bereich konzipiert. Aufgrund der Messkombination von Durchfluss und Temperatur ist dieser Sensor beispielsweise prädestiniert für das Erfassen von Wärmeleistungen bzw. Wärmemengen oder auch zur Regelung einer konstanten Auslauftemperatur (z.B. in der Trink-wassererwärmung).

Quelle:Grundfos GmbH
