KSB produziert überarbeitete Wassernormpumpe Etanorm

27.02.2013

Im Februar 2013 bringt KSB die neueste Ausführung der seit 1936 ununterbrochen produzierten Baureihe Etanorm auf den Markt. Die überabeitete Baureihe umfasst 43 Baugrößen, die entweder mit 2- oder 4-poligen Motoren angetrieben werden können. Zusätzliche Baugrößen erweitern das vorhandene Raster und erlauben so eine noch bessere Abstimmung der Pumpengröße auf den sparsamsten Betriebspunkt.

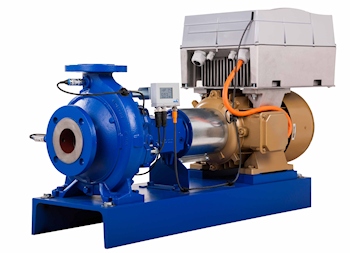

KSB produziert überarbeitete Wassernormpumpe Etanorm

Dank ihrer sparsamen Hydraulik erfüllt die neue Etanorm-Baureihe heute schon die EU-Anforderungen der Durchführungsverordnung 547/2012/EG für Wasserpumpen, die 2015 in Kraft treten. (Foto: KSB)

Die Entwickler arbeiteten intensiv mit der CFD-Technik genannten computergestützten Strömungssimulation (Computational Fluid Dynamics). Mit deren Hilfe optimierten sie die hydraulischen Konturen. Die Ergebnisse überprüften sie anschließend in umfangreichen Testaufbauten. Dank ihrer sparsamen Hydraulik erfüllen alle Aggregate heute schon die EU-Anforderungen der Durchführungsverordnung 547/2012/EG für Wasserpumpen, die 2015 in Kraft treten.

Die Ingenieure legten großen Wert auf ein gutes Saugverhalten der Pumpen mit einem niedrigen NPSH-Wert. So konnten sie das Risiko einer eventuell auftretenden Kavitation minimieren und die Pumpen laufen auch unter schwierigen Betriebsbedingungen ruhig und stabil. Das sichert ihre Zuverlässigkeit und erhöht die Verfügbarkeit der ganzen Anlage.

Gekammerte Gehäusedichtungen sorgen auch bei stark wechselnden Betriebsbedingungen für eine zuverlässige Dichtheit zwischen Pumpengehäuse und Gehäusedeckel. Mittels Finite-Elemente-Methode (FEM), einem Berechnungsverfahren zur Festkörpersimulation, ist es gelungen, die Steifigkeit der Aggregate zu verbessern. So erhöhen sich die zulässigen Kräfte und Momente, die durch äußere Lasten auf die Gehäuse einwirken dürfen.

模特大赛Als Werkstoffe Gusseisen、青铜和Spharoguss sowie Edelstahl zu Verfügung. Dank dieser Materialvielfalt und einer großen Anzahl an Abdichtungsvarianten eröffnet sich für die neue Baureihe ein Anwendungsspektrum, das weit über den Einsatz in Wasseranwendungen hinausgeht.

Ein vergrößerter Raum für die Gleitringdichtung sorgt für eine verbesserte Entlüftung dieses Bereiches. Die verbesserten Platzverhältnisse erleichtern auch die Montage sowie die Demontage der Gleitringdichtungen.

Wie bei allen Industriepumpen von KSB üblich, erhalten die Anwender jede ausgelieferte Pumpe mit einem exakt auf den Betriebspunkt abgestimmten Laufraddurchmesser. Nur auf diese Weise und durch die vielen zur Verfügung stehenden Baugrößen kann man sicherstellen, dass die Pumpen möglichst wenig Energie verbrauchen.

Betreiber profitieren davon, dass die Baureihe an vier verschiedenen Fertigungsstandorten - in Deutschland, Indien, China sowie Südafrika - nach den gleichen Qualitätsstandards gefertigt werden wird. Dadurch vereinfachen sich die globale Beschaffung und die Verfügbarkeit von Pumpen und Ersatzteilen.

Die ETA-Baureihe ist laut Hersteller die meistverkaufte Wassernormpumpe der Welt. Seit 1936 wurden mehr als 1,5 Millionen Eta-Pumpen auf der ganzen Welt produziert.
