莱纳Antriebsgeneration von Siemens A&D

28.07.2003

Unter dem Namen Sinamics führte Siemens Automation and Drives (A&D) zur Hannover Messe Industrie 2003 eine neue Antriebsgeneration in den Markt ein –passend für jede Maschine und die Siemens-Automatisierungssysteme Simatic und Simotion.

莱纳Antriebsgeneration von Siemens A&D

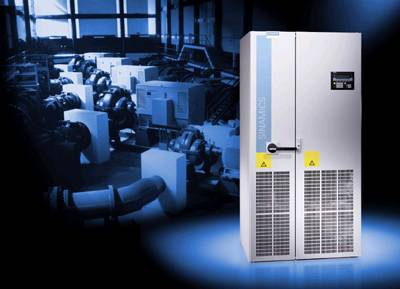

Sinamics G150 der Umrichter speziell für Pumpen (Foto: Siemens)

Neuer Umrichter für Pumpen, Lüfter und Turbokompressoren

Für Pumpen-, Lüfter- und Turbokompressoren-Antriebe hoher Leistung wurde der neue UmrichterSinamics G150entwickelt. Sinamics G150 ist der zur Zeit weltweit kompakteste und leiseste Umrichter im Standardschaltschrank und ergänzt die Siemens-Simovert-Masterdrives-Schrankgeräte. Gegenüber einem Antrieb mit fester Drehzahl spart der Umrichter bis zu 50 Prozent Energie und benötigt im Vergleich zu herkömmlichen Geräten bis zu 70 Prozent weniger Stellfläche. In vollem Betrieb verursacht Sinamics G150 einen Geräuschpegel von typisch 72 Dezibel, was Schallschutzmaßnahmen bei der Planung überflüssig macht. Das Gerät zeichnet sich durch sein einfaches Handling aus, besonders bei der Anlagenplanung, der Produktbeschaffung, Montage und Inbetriebnahme sowie dem Bedien-, Beobachtungs- und Servicekonzept.

Sinamics G150 regelt die Drehzahl von Niederspannungs-Asynchronmotoren mit Leistungen zwischen 75 und 560 Kilowatt, ein weiterer Ausbau ist geplant.. Durch seinen Aufbau ist der Umrichter speziell auf den Einsatz in Pumpen-, Lüfter- und Turbokompressoren zugeschnitten. Diese Anwendungen sind Standard-Antriebsaufgaben für quadratische Lastmomente, die mit Vektorregelung ohne Drehzahlrückführung auskommen.

贝Pumpen、空气和Turbokompressoren stelltSinamics durch variable Drehzahlen exakte Prozesse sicher, beispielsweise bei Transport und Dosierung von festen, flüssigen und gasförmigen Hilfsstoffen. Außerdem senkt der G150 gegenüber Festdrehzahlantrieben den Energiebedarf um etwa 30 bis 50 Prozent. Im Vergleich zu herkömmlichen Geräten ist die benötigte Stellfläche von Sinamics G150 bis zu 50 Prozent kleiner. Wenn die Netzanschluss-Komponenten in einer zentralen Niederspannungsanlage untergebracht sind, sind bis zu 70 Prozent Einsparung an Stellfläche möglich. Trotz der äußeren Kompaktheit ist der innere Kabelrangierraum großzügig bemessen, so dass auch große Kabelquerschnitte problemlos angeschlossen werden können. Bei Bedarf kann die Schutzklasse vor Ort beispielsweise von IP20 auf IP54 ohne Änderung der Stellfläche aufgerüstet werden.

Der Umrichter integriert sich mit Totally Integrated Automation (TIA) in jede Siemens-Automatisierungslandschaft. Bei der Inbetriebnahme sind nur wenige Parameter einzustellen, und nach dem Motto „easy to use“ bietet eine menügeführte und graphikgestützte Klartextanzeige hohen Bedienkomfort.

Besonders servicefreundlich sind die neu entwickelten modularen Powerblocks, die bei Bedarf als Ganzes ausgetauscht werden können.

Neue Einstiegsklasse in die Antriebstechnik

Der neueSinamics G110ist ein Frequenzumrichter mit Grundfunktionalität für die Breite industrieller Antriebsanwendungen. Er wird anschlussfertig geliefert und ist sehr einfach in Betrieb zu nehmen. Der kompakte Sinamics G110 bedient drehzahlveränderbare Applikationen mit Spannungs-Frequenzsteuerung und arbeitet in Ein-Phasen-Netzen bei 200 bis 240 Volt.

Der neue Frequenzumrichter ist der kleinste Umrichter von Siemens A&D für drehzahlveränderbare Antriebe. Mit einem Leistungsbereich von 0,12 bis 3 Kilowatt eignet er sich beispielsweise als Antrieb in den Branchen Nahrung, Textil, Verpackung, sowie in Anwendungen der Fördertechnik, für Pumpen und Lüfter, bei Fabrik- und Garagentorantrieben und als Universalantrieb für bewegliche Werbeträger.

Die Installation ist sehr einfach, da die Anschlussklemmen so übersichtlich angeordnet sind wie bei Schützen. Sinamics G110 gibt es in zwei Varianten: mit einem Analogeingang oder mit einer RS485-Kommunikations-Schnittstelle. Drei Digitaleingänge ermöglichen eine flexible Verwendung in den parametrierbaren Anwendungen. Die Umschaltung von 50 auf 60 Hertz erfolgt durch einen integrierten DIP-Schalter, der Umrichter ist dadurch für den weltweiten Einsatz gerüstet. Ein optionales Bedienfeld (Basic Operator Panel) bietet die Möglichkeit zum schnellen Kopieren von Parametern.

Weitere Artikel zum Thema

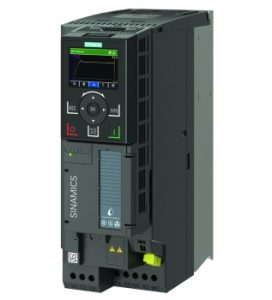

Neue Funktionen für Sinamics G-Reihe und Sinamics G120X
