Neue Hebeanlagen mit piezoresistivem Drucksensor von Grundfos

03.08.2012

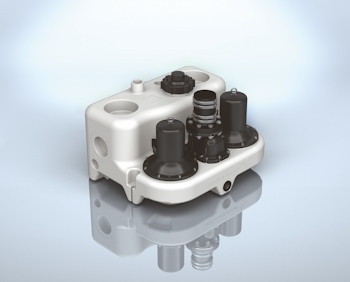

Das Entsorgen von Grau- und Schwarzwasser mit Hilfe geeigneter Pumpen bzw. Hebeanlagen ist eines der Kernarbeitsgebiete von Grundfos. Die umfassend neu konstruierten Fäkalienhebeanlagen der Baureihe Multilift sind für sämtliche Anwendungen unterhalb der Rückstauebene konzipiert.

Zum Einsatz kommen die Hebeanlagen zur zentralen Abwassersammlung und -entsorgung in den Fällen, wo keine Gefälleentwässerung möglich ist. Die Anlagen decken praktisch jeden Einsatzbereich in Gebäuden ab - vom Ein- und Mehrfamilienhaus bis hin zu großen Gebäudekomplexen (Bürogebäude, Krankenhäuser, Einkaufszentren).

Gas- und geruchsfrei sowie druckdicht ausgeführt, ist die Multilift für die Installation im Gebäude konzipiert. Durch die kompakten Abmessungen hat die Multilift nur einen geringen Platzbedarf. Sobald die Anlage installiert ist, verrichtet sie ihren Dienst vollautomatisch. Für den störungsfreien Betrieb und die automatische Regelung sorgt die moderne Steuerungseinheit zusammen mit einem piezoresistiven Drucksensor.

Leistungsmerkmale der Anlagen:

  • stufenlos einstellbare Zulaufhöhe zwischen 180 und 315 cm für eine reibungslose Installation; ideal auch für den Austausch bzw. das Anpassen an bereits installierte Hebeanlagen (Multilift M, MD, MOG und MDG)

  • kompakt ausgeführte Doppel-Rückschlagklappeneinheit (Multilift MD/MLD)

  • einzigartiges Design des Behälterbodens, das Feststoffe direkt zur Pumpe leitet

  • Piezoresistiver Drucksensor, der innerhalb des Behälters ohne bewegende Teile auskommt

  • Leistungsfähiges Steuergerät mit komfortablem, beleuchteten LCD-Display für einen zuverlässigen Betrieb und vielfältige Einstellmöglichkeiten

Ausführungsvarianten:

Die Multilift MSS verfügt über einen kompakten Sammelbehälter mit fünf Hauptzuläufen DN 100. Es sind zwei Zulaufhöhen (180 und 250 mm) wählbar, das Pumpvolumen der Anlage wird per Knopfdruck angepasst. Die Anlage ist anschlussfertig vormontiert inklusive Rückschlagklappe. Optional ist sie auch ohne Rückschlagklappe erhältlich. Für den störungsfreien Betrieb sorgen die vollelektronische Mikroprozessor-steuerung der abwasserbewährte Piezo-Drucksensor und das betriebssichere Freistromrad.

Besonderes Merkmal冯窝Typenμltilift Mund MD mit Freistrom-Laufrad sowie MOG und MDG mit Schneidrad ist der stufenlos höhenverstellbare Zulauf-Drehflansch. Dieser bietet dem Installateur mit drei auswählbaren Einschalthöhen eine sehr hohe Flexibilität bei der Montage vor Ort.

Dabei wird er auch die vielfältigen Anschlussmöglichkeiten an allen Behälterseiten zu schätzen wissen. Mindestens eine Zulaufmuffe in der Nennweite DN150 auf der Behälteroberseite ist bei allen vier Modellen serienmäßig. Auf Wunsch ist die Drehscheibe für den horizontalen Zulauf auch in der Nennweite DN 150 erhältlich.

Die vollelektronische Steuerung sichert den zuverlässigen Betrieb. Hierzu zählen Eigenschaften wie der tägliche Probelauf, eine zusätzliche Anschlussklemme für einen externen Sensor (bspw. des Alarmschwimmers aus dem Pumpensumpf) sowie der eingebaute Impuls- und Betriebsstundenzähler. Potentialfreie Kontakte für Einzelbetrieb und Einzelstörung, eine gezielte Fehleranzeige im Display mit integriertem Fehlerspeicher der letzten Ereignisse und ein Trockenlaufschutz über Nachlaufzeit sind weitere, sinnvolle Eigenschaften.

Bei den Multilift MD1 (mit Kanalrad) / MDV (mit Freistromrad) sowie MD1-SL / MDV-SL handelt es sich um zwei Modelle, die für praktisch jeden Kundenwunsch konfigurierbar sind. Durch den Einsatz spezieller Abwasserpumpen ist ein Dauerbetrieb möglich – das verschafft dem Betreiber hohe Reserven und Sicherheit. Bis zu drei Sammelbehälter mit einem Auffangvolumen von max. 1.350 Litern können angeschlossen sein. Kostengünstiger und für einen Aussetzbetrieb S3 50 Prozent geeignet sind die Ausführungen mit SL-Pumpen.

Auf die Qualität aller Anlagen kann sich der Betreiber verlassen: Multilift-Hebeanlagen besitzen das Bauartprüfsiegel der LGA (Landesgewerbeanstalt Bayern).

Quelle:Grundfos GmbH
