Una pompa di circolazione dell’evaporatore quasi eterna

02.03.2021
Articolo tradotto a macchina
Passa all'originale
El-Nasr Company for Intermediate Chemicals (NCIC) è la più grande azienda di fertilizzanti in Egitto e un'azienda leader nel mercato nordafricano. Il suo complesso di fertilizzanti Al-Fayoum è stato avviato nel 2011 e comprende un impianto di acido fosforico (150 tonnellate al giorno P2O5). Sulzer è stato il fornitore selezionato per la fornitura delle pompe a flusso assiale e di molte altre pompe.
Una pompa di circolazione dell’evaporatore quasi eterna

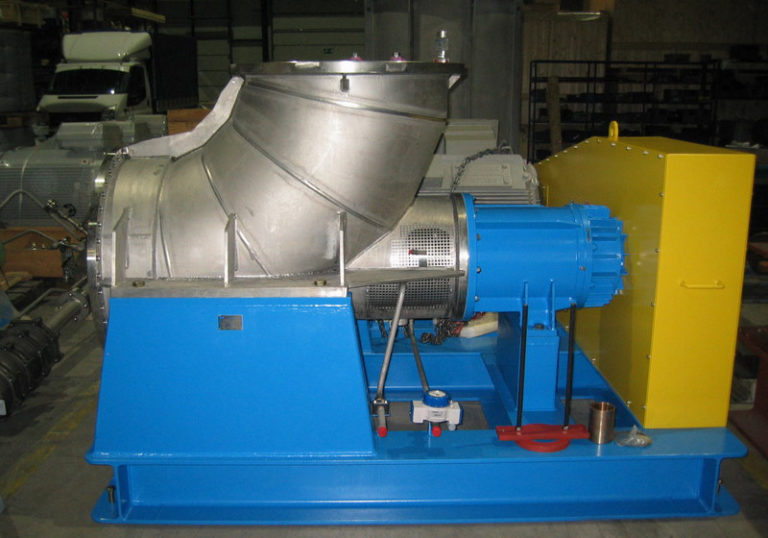

Pompa di circolazione dell'evaporatore tipo CAHRM750K in officina prima del confezionamento. (Fonte immagine: Sulzer Ltd.)

La sfida
L'acido fosforico viene prodotto in un processo diidrato (DH). La roccia fosfatica viene attaccata da acido fosforico e solforico in un reattore. L'acido P2O5 al 28% prodotto viene filtrato e quindi evaporato ad una concentrazione del 54% P2O5.

I vincoli del circolatore evaporatore sono:

  • 54% di acido P2O5 con contaminanti (HF, H2SiF6, H2SO4, ≈ 3% di solidi)
  • temperatura massima di esercizio di 95 ° C
  • design standard del produttore (flusso elevato, prevalenza ridotta e NPSHa limitato)
  • nessuna variazione di velocità
  • per impieghi gravosi e durata nominale del cuscinetto & gt; 25.000 ore di funzionamento

La soluzione
苏尔寿公司ha selezionato le migliori dimensioni德拉pompa e il design dell'elica per ottenere i migliori vantaggi per il cliente:

  • elica specificamente progettata per il progetto, con alta efficienza e prestazioni durature in un'applicazione corrosiva ed erosiva
  • selezione ottimale del punto di funzionamento in relazione al BEP e ai vincoli idraulici intrinseci della pompa a flusso assiale
  • meccanismo adattato per l'assemblaggio di pulegge / cinghie, che garantisce prestazioni perfette e lunga durata delle tenute meccaniche nonché un funzionamento senza problemi dei cuscinetti

Il materiale da costruzione proposto dalla società di ingegneria era SS904L, che è un materiale comune per tali applicazioni. Il suo vantaggio è una buona resistenza alla corrosione nella maggior parte delle applicazioni P2O5 a bassa temperatura.

Vantaggio per il cliente
Una pompa a flusso assiale con un design all'avanguardia, adeguatamente selezionata per soddisfare le precise esigenze di produzione e adeguatamente revisionata, si è rivelata estremamente vantaggiosa per il nostro cliente.

La pompa è stata utilizzata per otto anni senza necessità di riparazioni. Successivamente, il cliente ha deciso di sostituire le principali parti soggette ad usura: elica, albero, anello di usura e tenute meccaniche.

Sebbene molte delle parti avrebbero potuto essere riutilizzate, il cliente ha scelto di sostituirle con parti nuove originali. Il riutilizzo di componenti usurati non avrebbe garantito una durata simile dopo il riavvio.

Nonostante联合国contenuto di苏apparentemente basso nel fluido, il peso totale dei solidi che passano attraverso la pompa durante un'ora di funzionamento può essere stimato in circa 180 tonnellate. Questi solidi sono principalmente gesso e precipitati. Le tracce di erosione visibili sull'elica non hanno rivelato schemi anomali. La progettazione idraulica su misura per il progetto si è rivelata vincente e altamente affidabile.

Durante questi otto anni, il costo totale di proprietà (TCO) è stato mantenuto al minimo, senza costi aggiuntivi per la messa in servizio, senza costi di fermo macchina, senza costi di rimozione e smaltimento. Gli unici costi sostenuti erano legati al funzionamento, ovvero energia e materiali di consumo, e alla manutenzione ordinaria.

"La pompa a flusso assiale Sulzer tipo CAHRM750K che utilizziamo nel circuito di circolazione dell'evaporatore ha funzionato perfettamente dall'inizio e siamo molto soddisfatti. Abbiamo dovuto sostituire solo alcune parti dopo otto anni di funzionamento, il che è notevole." Eng. Yasser Ahmed, direttore di produzione presso NCIC

Dati di progetto
La pompa è installata in un ciclo di evaporazione / concentrazione. Si trova tra l'evaporatore e lo scambiatore di calore e si occupa della circolazione continua dell'acido fosforico attraverso lo scambiatore di calore e l'evaporatore.

Elemento Descrizione
Applicazione Pompa di circolazione evaporatore
Liquido 54% di acido fosforico a 86 ° C
Tipo di pompa CAHRM750K
Materiale da costruzione Carcassa / usura / albero in WN 1.4539 Elica in WN 1.4584
Velocità nominale 520 (rpm)
Lubrificazione Grasso
Installazione Montaggio lato pompa / motore su piastra base comune
Motore SIEMENS 250 kW - 3’300 V - 50 Hz
Trasmissione Pulegge / cinghie (10 cinghie)
Tenute meccaniche John Crane P32 + FA33

Fonte:Sulzer Ltd.
