Unterwasserpumpen steuern und schützen

19.01.2009

Grundfos hat die Steuerungen der Baureihe Control SP für Unterwasserpumpen komplett überarbeitet.

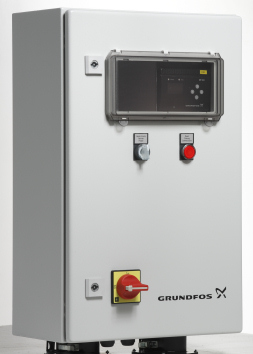

Unterwasserpumpen steuern und schützen

Grundfos hat die Steuerungen der Baureihe Control SP für Unterwasserpumpen komplett überarbeitet. (Grundfos, Erkrath)

Dem Betreiber solcher Pumpen (eingesetzt in der Wasserversorgung, für Bewässerungssysteme, allgemein in Brunnen etc.) steht nun für unterschiedliche Anforderungen im Hinblick auf die Anwendung bzw. die Motorleistung eine passende Steuerung zur Verfügung: Von der einfachen und kostengünstigen Ein-/Aus-Steuerung für kleine Unterwasserpumpen mit einer Antriebsleistung ab 0,25 kW bis hin zur bedarfsabhängig per Druckschalter geregelten Steuerung für Großpumpen mit Antriebsleistungen bis 132 kW.

Die neuen Control-SP-Steuerungen bieten Funktionen wie einen elektronischen Motorvollschutz und einen Wassermangel/Trockenlaufschutz. Betriebs- und Störmeldungen können per Anzeige signalisiert und auch zu einer externen Steuerung weitergeleitet werden. Wahlweise ist die Direkteinschaltung oder Stern-Dreieck-Einschaltung des Motors möglich.

Controlbox SQSK: Die Controlbox SQSK ist eine einfache und kostengünstige Ein/Aus-Steuerung für einphasige Pumpen mit einer Leistung bis 3 kW. Sie regelt die Wasserversorgung durch das Ein- und Ausschalten z.B. einer Grundfos SP-Pumpe bei Erreichen eines bestimmten Drucks in der Anlage. Dazu wird ein externer Druckschalter mit voreingestelltem Ein- und Ausschaltdruck an die Steuerung angeschlossen. Beim Fördern in offene Behälter kann alternativ ein niveauabhängiger Schwimmerschalter o.ä. (potentialfrei) verwendet werden.

Control OPC CS: Die Control OPC CS ist eine Ein/Aus-Steuerung mit integriertem Motorschutz über Motorschutzschalter/Motorschutzrelais für ein- und dreiphasige Pumpen mit einer Leistung von 0,25 bis 45 kW. Sie regelt die Wasserversorgung durch das Ein- und Ausschalten der Unterwasserpumpe bei Erreichen eines bestimmten Drucks in der Anlage (per externem Druckschalter). Über Druck- oder Niveauschalter ist der Anschluss eines Trockenlaufschutzes vorgesehen. Optional kann der Trockenlaufschutz auch über Tauchelektroden realisiert werden. Die Steuerung ist dann zusätzlich mit einem Elektrodenrelais ausgestattet. Motorstörung und Wassermangel werden als Sammelstörung auf Ausgangsklemmen geführt. Die Störmeldung kann über einen digitalen Ausgang an eine externe Steuerung weitergeleitet werden. Unter der Bezeichnung Control OPCL ist auch eine kostengünstige Version in Minimalausführung verfügbar.

控制SPMP204:死控制SPMP204这静脉/Aus-Steuerung mit integriertem Motorvollschutz über das Grundfos Motorschutzgerät MP 204 für dreiphasige Pumpen mit einer Leistung von 2,2 bis 132 kW. Sie regelt die Wasserversorgung durch das Ein- und Ausschalten der Unterwasserpumpe bei Erreichen eines bestimmten Drucks in der Anlage (per externem Druckschalter). Zum Reduzieren der Schalthäufigkeit kann der Betreiber eine Pumpennachlaufzeit zwischen 50 ms und 1 h einstellen. Bei Wassermangel (Unterschreiten des eingestellten Niveaus) schaltet die Pumpe zum Schutz gegen Trockenlauf ab. Sobald das erforderliche Niveau wieder erreicht ist, schaltet die Pumpe automatisch ein. Optional kann der Trockenlaufschutz auch über Tauchelektroden realisiert werden. Die Steuerung ist dann zusätzlich mit einem Elektrodenrelais ausgestattet. Störmeldungen können über einen digitalen Ausgang an eine externe Steuerung weitergeleitet werden.

Als Zusatzausstattung runden verfügbare Optionen wie Betriebsstundenzähler, Schaltschrankbeheizung, Regneransteuerkontakt (24 V / AC), Schaltuhren, Niveaurelais und vieles mehr das Produktprogramm ab.

Made in Germany: Alle Steuerungen sind komplett in einem anschlussfertigen Schaltschrank untergebracht, gefertigt durch die langjährig im Schaltschrankbau erfahrenen Mitarbeiter des Grundfos-Anlagenbaus in Wahlstedt. Das gewährleistet die hohe Qualität der Steuerungen, alle Funktionen sind werkseitig geprüft.

Quelle:Grundfos GmbH

Weitere Artikel zum Thema

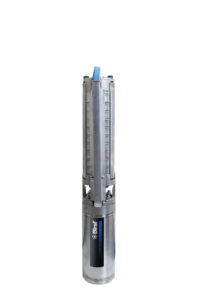

Unterwasserpumpen für höchste Ansprüche
