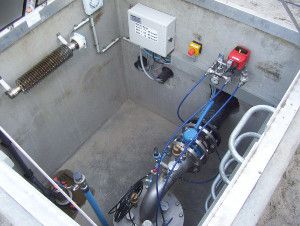

洛瓦拉潜水泵辅助地热系统
UPC是一家提供电视、互联网和电话服务的跨国公司,其主要呼叫中心之一设在荷兰的Leeuwarden。由于有超过1500名员工和数百台电脑屏幕在散发热量,因此为办公场所降温的任务远远大于为其供暖的任务。
木质部水解决方案
工业设计师Remon Aardwarmte联系了Xylem Water Solutions,并给了他们提供解决方案来帮助调节整个建筑的温度的任务。
经过慎重考虑,Xylem推荐使用Lowara含水层热能储存(ATES)潜水泵,因为它的可靠性和地热能力。
Remon Aardwarmte的产品经理Alex Vaatstra先生说:“在这样一个复杂的安装中,每一件设备都很重要。”
“但潜水泵起着至关重要的作用。如果水泵出现故障,我们不能简单地对水泵进行维修,因为水泵位于地下约70米的封闭区域,几乎无法进入。这就是为什么设备需要非常可靠,使用寿命长,在适当的盐气氛中多年的容量为5至35 m3/u,以及地热能力。这就是为什么我们选择了两台预先设置的、与ats系统兼容的Lowara潜水泵。”
地热是如何工作的
地热加热/冷却系统通过地下传导热传递运作,利用地壳的自然可再生温度在冬季作为热源,在夏季作为散热器。
在冷却模式下,热的制冷剂液体被送到远低于地球表面的地方,吸收并带走热量。冷却后的制冷剂液体通过空气处理器循环,在那里它吸收并从内部空气中去除不需要的热量。这个过程不断重复,从而免费消除你的热量。
在加热模式下,来自地球深处的自然产生的热量传播到深井/钻孔内的铜管中循环的冷媒液体,并被冷媒液体吸收。这种自然产生的热量随后被制冷剂流体输送并被压缩,从而提高了它的压力和温度。然后,热制冷剂通过空气处理器内的翅片管循环,在那里冷返回的内部空气吸收热量。加热的空气通过风扇输送到室内空气空间。随着热量从制冷剂液体中去除,它变得非常冷,并重新循环到地下,以吸收更多自然发生和可再生的热量,从而免费为您提供热量。
节能公用事业建筑
Alex Vaatstra表示:“只有Lowara潜水泵具有防泄漏止回阀,这意味着在静止状态下,系统中的压力保持不变。“这是一个节能公用事业建筑的完美例子,因为潜水泵的效率非常高,高达约8%。专门为AISI 316的ats系统开发的发动机提供了18-60 Hz的巨大调节范围,并允许理想的传热。”即使经过这种配置,效率仍然很高。
“此外,在如此低的转速下,泵仍然传递压力,并保持大约80%的效率,这使得Lowara ATES潜水泵对加热和冷却系统的运行至关重要。”
没有更多的过滤器堵塞
“选择Lowara泵的主要原因之一是它们的耐用性。”
瓦茨特拉表示:“它们可以平稳运行15至30年,这正是你对一台在地下70米工作的设备所希望的。”
此外,Lowara潜水泵还提供水密保留阀。“如果弹簧不使用,系统中的压力必须保持恒定。如果它减少,水中就会产生溶解的气体,例如甲烷和氧气就会被释放出来。游离氧可以与水中的铁发生反应,产生可以絮凝的氧化亚铁,如果在弹簧系统中发生絮凝,渗透过滤器就会堵塞,系统就会停止工作。因此,需要大量、耗时、漫长和昂贵的程序,有时甚至需要化学清洗。”
持续的性能
建筑落成后,该地区遭遇了一个非常寒冷的冬天,气温达到-20°C。“这对我们来说真是太幸运了,”范瓦特斯特拉补充说,“因为我们能够为我们的第一个夏天储存额外的寒冷。
“我们研究了一个再生系统来中和可能的能量失衡。在附近的Harlingertrekweg建筑中,可用的4°C冷水用于进一步冷却“热水”,然后将其储存在“冷井”中,以备下一个夏天使用。这样就有可能产生比建筑所需更多的冷。
“为了从哈林格河抽水,选择了一台节能的洛瓦拉she泵。”
由于采用了创新的系统,这种离心泵现在是一种自吸泵,这一特点使它更加节能。
“很明显,该系统在室外高温下也能正常工作。经过两个季节的变化,这些井已经“达到”了合适的温度,这表明用于冷热供应的地热能保持了平衡。
“地热系统对整个建筑的能源效率产生了巨大的影响,以至于这座建筑是第一个获得BREEAM NL优秀认证的建筑。”
来源:木质部。
