基于传感器技术的长寿命电机改造后测试软件开发

该公司生产一系列定制滑环电机，用于振动器和泵等驱动设备，目前的尺寸为4kW至55kW，但计划在未来生产更大的设备。

MD David Wood表示:“我们的电机非常坚固，通常在经过二三十年的艰苦服务后，我们会将其重新设计。“因为我们的大多数电机都是一次性的，我们找不到现成的测试平台来满足我们广泛的需求，所以我们开始自己制造。机械方面的设计必须考虑到电机尺寸的巨大变化，但通过使用TorqSense传感器，我们能够保持电气工程的简单性。”

测试负载是使用涡流制动器创建的，该制动器是通过将直流电机的电枢替换为固体块制成的，并在重型测试期间使用大型整体冷却风扇进行热管理。事实上，有两个制动器，大的和小的，可以很容易地互换，以匹配正在测试的电机。

Wood说:“在测试过程中，我们通过使用可变输出直流驱动器向制动器注入电场来改变负载。

制动与TorqSense对齐，TorqSense安装在两个固定底座轴承上，并与输出轴连接。测试电机安装在可变高度的床上，并通过万向轴连接到换能器的输入轴。

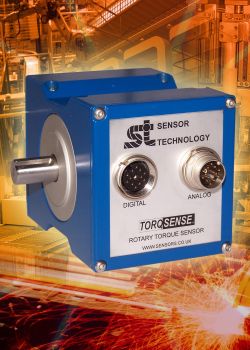

TorqSense在不实际接触转轴的情况下监测转轴中的扭矩，从而消除了滑环和其他精密部件。相反，它使用一个射频传输头来监测所有旋转物体产生的“表面影响波”。

来自TorqSense的输出信号被输入PC进行分析:工程解决方案选择使用TorqView，这是一种专门的软件程序，可以生成实时可视化仪器显示，并记录数据以供后续分析。

TorqView是由TorqSense的制造商Sensor Technology Ltd引入的，目的是尽可能使用户更友好。它提供完全可配置和可扩展的图形模块，因此信息可以以多种不同的格式显示，包括离散数字读出、模拟刻度盘、条形图等。用户可配置的输入，例如来自加速度计的4-20mA信号，允许为每个应用程序完全定制TorqView。

还可以收集和存储在文本文件或电子表格中，并导出到其他程序以供后续分析的数据，如峰值、时间序列和时间戳值等。可以使用自动触发功能或根据用户需要将文本注释合并到数据中。

Wood说:“TorqSense传感器是我发现的收集机器传动轴实时性能数据的最简单、最可靠的方法。TorqView的用户友好性延续了这种简单的理想。我们所有的工程师和技术人员都能流畅地使用测试平台，这是因为其设计的各个方面都很简单。”
