最小入口压力

泵吸入口的最小静进口压力。

为了确保无故障运行,泵需要在泵吸入口的最小静态入口压力,通常称为最小可用净吸入压头(NPSH)。

由于吸入段和叶轮内液体的速度变化,这个可用的进口压力随着泵的流动而减小。关键位置是叶轮吸入颈的入口。如果压力低于流体的工作蒸汽压,流体就会闪烁成蒸汽并形成气泡。

随后流过叶轮的流体导致了液压压力的增加。在这一区域内,气泡崩塌或内爆,对邻近表面产生巨大的冲击,引起振动,甚至以点蚀或侵蚀的形式造成破坏。这一过程被称为空化,伴随着低轰鸣声或尖锐的咔嗒声,随着空化的增加强度不断增加。

泵的泵送性能也受到影响,因为泵现在处理的是水/气体混合物。因此,在泵吸入口必须保持最小的静态进口压力,以避免汽蚀。

所需压力的大小取决于:

-泵送液体的温度
-所需净正吸入头HH(称为:NPSHrequired)对应于泵的工作时间点。

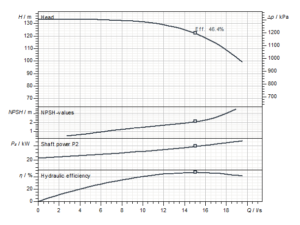

所要求的净正吸入压头(HH或NPSHrequired)与该泵有关,通常由泵制造商在泵的负载图中用NPSH曲线表示。

一般与泵的转速有很强的关系。对于恒定的泵类型,下面是正确的:

-高速->要求高npshr
—低转速—> NPSHrequired低

在选择泵时,建议将这些水位提高0.5米(1.6英尺)的安全裕度,以补偿负载点计算可能发生的变化。一般标准允许在确定的npshr下的最小空化水平:

-将工作地点的泵头减少3%或更少
-不会导致任何材料变质,性能下降或减少使用寿命。

然而,这种可接受的空化程度可能会造成不可接受的噪音。

为了确保最佳性能,通常的做法是用一个近似的安全裕度来加载npshaavailable计算。+1 ~ +5米(+3 ~ +15英尺),取决于泵的转速和工作地点。
