案例:格兰富如何开发高效离心泵
图片来源:先进设计技术有限公司
简介
格兰富于1945年在丹麦成立,目前年营业额达26亿英镑,年产量超过1600万台泵,使格兰富成为世界领先的泵制造商之一。采暖和空调用循环泵以及其他工业、供水、污水和加药用离心泵是主要产品。如今,格兰富是世界上最大的循环器制造商,约占全球循环器市场的50%。格兰富集团在全球55多个国家拥有80多家分支机构。
格兰富一直是在泵和电机的设计、开发和制造过程中使用计算机辅助工程(CAE)的先驱。他们从1980年开始使用CAD, 1992年首次引入CFD。在过去的10年里,格兰富采用了基于ANSYS/CFX进行结构和流体流动分析,TURBOdesign1进行流体动力设计的集成CAE和设计系统。格兰富之所以选择TURBOdesign1作为液压设计系统,是因为TURBOdesign1的应用显著提高了各种泵的效率和吸入性能。另一个重要的优势是TURBOdesign1和基于逆向设计的方法提供了快速和准确的3D自动优化的可能性。
在本案例研究中,分别介绍了多级泵导叶的再设计和多点优化的应用。
案例1 -多级泵的导叶
在图1所示的多级泵中,许多常规设计的导叶的流场都存在角分离,这不仅影响了级的性能,而且对后续级也有不利影响。图2显示了基线导叶的流量预测,在轮毂/吸力面角处可以观察到拐角分离。

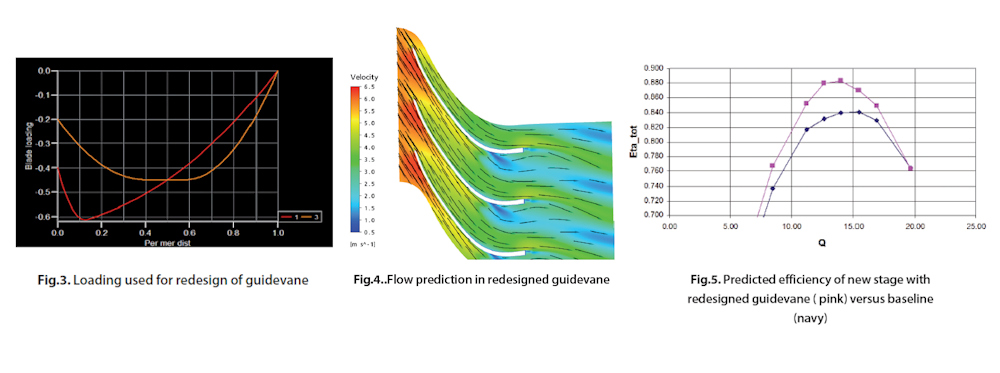

对导叶进行了重新设计,在轮毂处采用前载分布,在叶冠处采用后载分布,大大减小了转角分离。所采用的荷载分布如图3所示。这种类型的加载消除了轮毂处的正压梯度,还导致从叶冠到轮毂的二次流,将低动量流体从端壁移走。TURBOdesign1设计的导叶内的流量预测结果如图4所示。这表明拐角分离的实质性减少。图5将采用重新设计的导叶的级预测性能与基线进行比较。在整个流量范围内效率显著提高,峰值效率提高了4%点。
案例2:叶轮多点/多学科自动优化

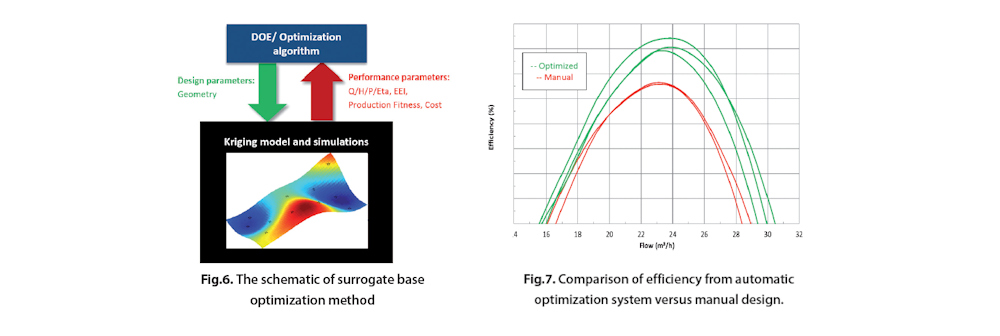

泵制造商面临的主要问题之一是要求满足排放法规,如欧盟的生态设计指令。这些规定考虑了泵的生命周期排放,因此意味着泵的设计必须考虑到多个工作点的性能。为了有效地满足这些要求,格兰富开发了一种基于实验设计的自动优化策略,使用克里格进行代理建模,然后在代理模型上运行优化,如多目标遗传算法。该系统原理图如图6所示。在该系统中,主要的尺寸标注是使用内部的平均线代码完成的,三维几何图形的生成是使用TURBOdesign1完成的。
对DOE表中叶轮的各个几何形状进行CFD自动网格划分。然后在多个工作点进行CFD计算,并对各个工作点的效率、扬程和功率等相关信息进行后期处理。此外,还计算了给定制造方法下叶轮几何形状的生产适合度。典型运行包括TURBOdesign1生成的约40种叶轮配置。得到的代理模型通常非常准确。这种精度是可能的,因为TURBOdesign1可以维护DOE表中不同几何图形的欧拉头。此外,利用逆向设计方法,只需几个与叶片负荷相关的设计参数就可以覆盖很大的设计空间。
该方法的应用结果导致了产品性能的显著改善,降低了设计成本和交货时间。它使泵的水力效率提高了1-2%,同时在更大的流量范围内扩展了最大效率水平,如图7所示。
作者:Nicholas Pedersen,格兰富总工程师
由优创科技有限公司提供的个案
来源:先进设计科技有限公司
