simmotics高压空气冷却:创新的冷却概念,更大的功率密度
西门子的Simotics HV C风冷系列产品完善了Simotics HV C平台,用于功率高达3.2兆瓦(MW)的紧凑型高压电机。创新的冷却概念,包括翅片和管冷却的巧妙结合,改善了电机的温度分布,从而显著提高了功率密度。

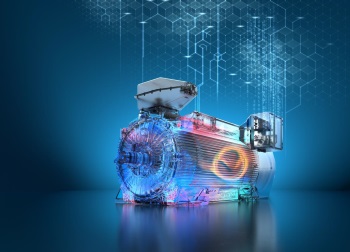

随着Simotics HV C风冷,西门子完成了Simotics HV C紧凑型高压电机平台。电机可以使用simmotics Connect 600连接器盒连接到Sidrive IQ数字平台。(图片:西门子)
Simotics HV C风冷电机采用了振动优化、坚固的外壳设计,在可靠性方面得分很高。新的高压电机具有封闭的内部循环(IC 411),同样适用于没有爆炸危险的区域(安全区)和不太可能发生爆炸的区域(防爆区2)以及防爆型Ex ec和Ex等。电机可以使用simmotics Connect 600连接器盒连接到Sidrive IQ数字平台,从而提供基于云的状态数据分析,从而优化驱动系统。紧凑型电机用于泵、风扇、压缩机、挤出机、研磨机、搅拌器、搅拌机、输送机和滚筒等行业,如能源、化工、水泥、造纸和纸浆以及采矿。
提高的性能密度是基于新的冷却概念:管冷却元件,这已经证明了自己在最苛刻的条件下几十年,已被西门子集成到高压电机的肋冷却外壳。马达冷却是由一个现代的风扇设计改进的-不像传统的方法,这大大降低了马达的内部温度。这提供了一个紧凑和重量轻的电机设计,提高了15%的性能,延长了组件的使用寿命,而不改变整体尺寸。高度灵活的电机设计使其能够在每个项目的基础上匹配客户接口,例如,连接引线可以位于许多不同的位置。由于紧凑型风冷电机的标准化设计和管理原则,无论是否具有防爆功能,都可以降低整个生命周期的成本-从规划和采购,到工程和工厂集成,再到服务,仓储和备件管理。延长的维护间隔和维修时间增加了驱动系统的可用性,从而提高了整个工厂的可用性。西门子的simmotics高压风冷电机扩展了现有的隔爆和水套冷却设计的范围。
simmotics Connect 600:连接数字世界的接口
Simotics高压电机是优化驱动系统的数字平台Sidrive IQ的重要组成部分。Simotics高压电机有一个可选的连接模块,用于集成到基于云的数字解决方案中。它使用温度和振动传感器来捕获和处理数据,如轴承温度、绕组温度和外壳振动,并将这些信息传输到云中进行分析。Simotics HV C上使用的连接模块Simotics Connect 600专门适用于Sidrive IQ的要求。Sidrive IQ使用接收到的数据来监控、分析和优化simmotics高压电机驱动器:这增加了电机的可用性、效率和性能,并提高了服务效率。由于simmotics高压电机经常被用作工厂或系统核心流程的一部分,因此连接到Sidrive IQ可显着提高驱动系统的透明度,从而为整个系统提供生产率提高。
来源:西门子股份公司
