软件简化了离心泵的计划和采购
Spaix泵选择软件不仅优化了最佳泵的选择和配置,而且还优化了供应和采购过程。因此,该软件包一方面是工程设计的规划工具,另一方面又非常适合于制造商方面,以便有效地提供报价。下面是德固赛公司的泵站示例,演示了Spaix如何工作。

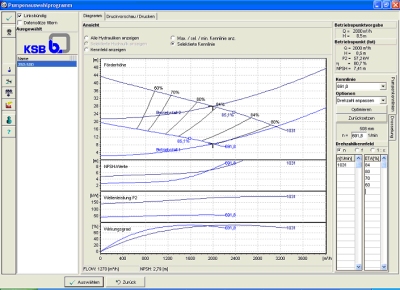

Spaix计算不同操作条件下的最佳速度
通常有两个选项可以用Spaix生成泵目录。要么通过桌面数据维护程序提供和维护所有信息,要么通过标准化接口读取目录数据文件。对于系统设计师和工程师来说,第二个选择是更有趣的解决方案。在此背景下,德国工业协会VDMA(工程工业)和VCI(化学工业)编制了规范“VDMA Einheitsblatt 24278”。该规范包含泵制造商与操作人员和工程人员之间数据交换的规范。它包括对目录和项目接口的描述。相关泵类目录可直接由厂家订购。VDMA Einheitsblatt的两个接口都集成在Spaix中,此外,该程序支持其他数据交换格式。
该示例项目包括一个具有三个相同泵的泵站,在标准操作中只有一个泵工作。2号泵计划用于峰值负荷运行,而3号泵是备用泵,在紧急运行时接通。
在选择泵时必须考虑两种运行模式。在运行模式1中,水泵必须将水从吸入侧水箱中输送到排放侧的管道A中。在操作模式2中,必须使用备选管道B。
工作泵数 | 总流量 | 总压头 | 大地的头 | |
[m³/ h) | [m] | [m] | ||
操作案例1 (管) |
1 | 2000 | 8、5 | 2、3 |
2 | 4000 | 9、1 | ||
3. | 6000 | 9、7 | ||
操作案例2 (管B) |
1 | 2000 | 28日0 | 21日,5 |
2 | 4000 | 29日,4 | ||
3. | 6000 | 31日,2 | ||
表1:泵站的选择必须考虑两种运行模式。
在第一步中,将在Spaix PumpSelector中对操作模式2进行液压选择。hth体育app下载地址型号范围可根据制造商的建议通过选择应用区域来指定。在本例中,对于给定的应用,合适的泵程已经已知。主要任务是考虑泵的控制和调节,计算不同的运行模式。
在完全调节过程中,为了考虑给定的流量限制Qmin和Qmax,模式1和模式2工作点的退出不同的头要求精确保持两个不同的速度场。在Spaix中,很容易指示不同的工作点,并相应地调整泵的性能曲线。除了在实例中使用的速度自适应外,该软件还支持叶轮修整的曲线转换,用于改变螺杆泵的叶片角度以及通过节流。对于高粘度流体的输送,采用了液压研究所的转换程序。
德古赛集团工程部负责泵选型的Hans-Georg Behninger表示:“对于我们企业的应用,尤其是不同的计算机会是优先考虑的。”“通过与泵制造商进行数据交换的项目接口,我们可以在未来简化工作流程。此外,我们可以在计划和采购中节省大量时间和成本。第一次实地试验成功结束。与知名泵制造商合作的生产阶段很快开始。”
泵制造商可以将项目数据读入Spaix或其他支持VDMA规范的程序。在Spaix中,所有组件的完整配置和适当的价格计算可以快速生成完整的报价。可单独设计的数据表可适用于公司设计或客户的表格说明。
关于Spaix
Spaix®产品系列为离心泵和完整泵组件的选择和配置提供了合适的软件解决方案。Spaix极大地提高了处理客户咨询、泵站选择和配置以及报价的速度和技术质量。该软件系统适用于Windows和Internet。
关于VSX - VOGEL软件
vssx - VOGEL SOFTWARE是泵行业软件和互联网解决方案的专家。该公司是泵选型软件的市场领导者,并为技术组件和系统的选型和计算开发应用程序。
来源:沃格尔软件有限公司
