核电站主给水泵严格试验标准超标

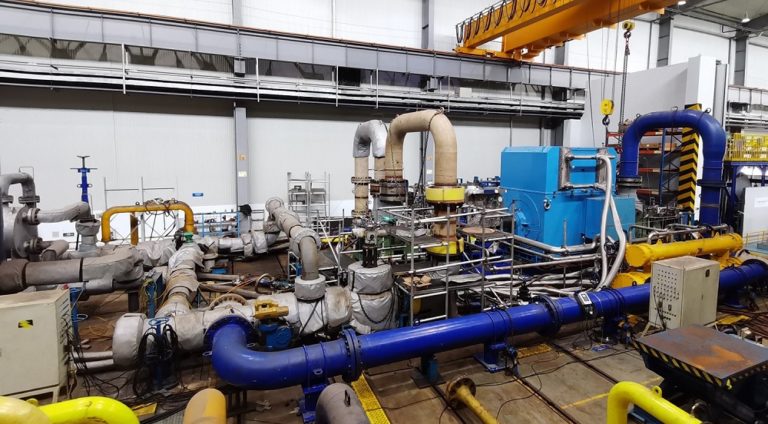

苏尔寿苏州工厂给水泵的管柱测试(图片来源:苏尔寿有限公司)
在最近的一个项目中,Sulzer成为第一个在30% BEP流量下实现4.5 mm/s以下振动水平的泵制造商,这对于单级设计的8mw主给水泵来说是非常出色的。
Sulzer公司赢得了为核电站设计、供应、测试、安装和调试6套完整的主给水泵系统的投标。在中国,苏尔寿苏州工厂是该公司最新开放的制造基地之一,为当地发电市场提供了利用其全球工程专家网络的渠道。该项目由苏州的团队交付,并得到了该公司在瑞士、德国和英国设施的支持。
要求的规格
从一开始,主要给水泵的规格要求就很高。具体来说,振动限制,在首选工作范围(POR)设置为3.5 mm/s,在允许工作范围(AOR)设置为4.5 mm/s,包括在BEP流量的30%时的最大速度。
针对这一具有挑战性的应用,Sulzer选择的泵是HPTd主给水泵,由一个HZB增压泵支撑,提供一个流体耦合器和一个11.6 MW驱动电机。单级的水头为622米,必须进行精确的设计和设计,以通过苛刻的测试进度。
在这种情况下,工程采购和施工(EPC)公司负责监督主要给水泵的制造。作为这个过程的一部分,Sulzer需要完成许多全面的测试例程,以验证设计的性能。在第一组三台HPTd泵中,其中一台经过热测试,以验证其在180-200°C抽水时的最佳运行状态;然后进行热冲击测试,最后将其组装成一个特制的测试回路,完成了全管柱测试。
保证60年的使用寿命
这些泵的测试要求非常详细,需要Sulzer公司的大量投资,但为了达到预期的60年使用寿命,这是必不可少的。
需要达到的主要标准之一是泵的整体效率。这主要是设备的液压设计的一个特点,尽管传动系统确实对最终的数字有影响。在这样的项目中,EPC发布建造规范,其中一部分将说明泵的最低效率数字。如今,对于这种规模的泵,要达到这个标准对一些制造商来说可能是一个挑战。
对于Sulzer来说,利用其内部的专业知识,并将其应用到经过验证的泵设计中,使公司能够交付超出预期的泵。就整体效率而言,高度工程化的设计在实际效率上比规范足足提高了1%,这将大大节省运行成本。
实现低流量操作
振动图的规格非常严格,特别是考虑到泵的尺寸。然而,当流量为BEP的30%时,要求振动水平低于4.5 m/s是一个重大挑战。通常,最小流量会更高,使目标振动数字更容易实现。
主给水泵的设计由苏尔寿的产品开发团队与苏州的订单相关工程团队无缝合作。随后,这些泵在苏尔寿苏州工厂进行了制造和测试。
苏尔泽能源事业部技术总监Brian Germaine解释说:“对于核设施的每一个组成部分,在制造过程中使用的材料的可追溯性是至关重要的。供应链验证过程意味着采购程序可能会很长时间,但作为世界领先的泵制造商之一,Sulzer在满足这样一个具有挑战性的项目的所有需求方面拥有丰富的经验。”
精密工程解决方案
卓越的效率数据和卓越的机械性能成就的综合事实,都指向由泵壳体和叶轮组成的精密工程液压系统,这使这些目标得以超越。
Brian Germaine继续表示:“中国核电市场竞争非常激烈,epc希望为运营商提供尽可能好的解决方案。”
苏尔寿一直在苏州的能力投资,以提高其高要求应用的高度工程泵的供应。最新增加的测试设施将加强其对广泛行业客户的支持,包括发电,特别是核业务。
Sulzer的泵可以根据不同应用的具体性能特点进行设计。此外,设计、采购、制造和试验过程已经过彻底验证,以满足最严格的工业要求,例如核设施的要求。
来源:苏尔寿公司有限公司
