在DESY新建的移动式干式泵站中安装了爱德华兹泵

DESY的PETRA存储环已升级为第三代同步辐射源PETRA III (PETRA III项目)，有14条光束线在超高真空(UHV)条件下运行。真空规格要求无碳氢化合物真空系统，泵送系统产生的振动的可接受性非常低。由于这些原因，离子泵被用来连续向下泵束线。由于离子泵的启动压力在10- 6mbar以下，特高压系统的初始泵降采用移动泵站。一旦达到特高压状态，离子泵打开，移动泵站关闭。这需要一个创新的移动干泵站，使用爱德华兹涡旋泵来设计。

DESY团队在设计新型光子束线的创新型移动干泵站时找到了Edwards。DESY已经在许多应用中使用了Edwards涡旋泵，他们选择了该公司的XDS10涡旋泵来提供快速涂抹和泵送，使他们能够在光子束流线和束流线用户的试验站内建立高真空。

移动泵站设计

由于移动泵站可以在需要干燥和无颗粒真空时使用，它们也将提供给束线用户，以泵入他们的实验室。此外，他们还为用户提供泄漏检测、残余气体分析和烘烤系统控制的选项。

DESY团队为满足这些要求而设计的新型移动式干式泵站使用了两个泵，前一个泵为涡轮分子泵提供了一个旁路，以实现附着的真空室的快速泵入。

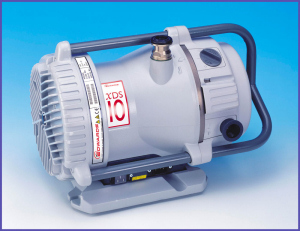

“前泵是干泵-爱德华兹XDS10涡旋泵，”弗兰克瓦格纳，爱德华兹的大客户经理，科学德国诺德说。对于DESY的要求来说，这是非常理想的，因为它可以提供足够低的压力和良好的泵送速度，从而实现系统的快速泵送。”XDS10提供高达10m3/小时的高容积流量，并创造7 x 10-2 mbar的终极真空。

泵开始前泵只工作和阀门连接系统到涡轮分子泵关闭。当两侧均为高真空时，系统主阀开启，特高压泵启动，前泵关闭。缓冲开关允许切换，以便在需要时自动重新启动前泵。

这种切换系统意味着前泵的运行时间不到总泵注时间的5%，从而延长了维护间隔并延长了使用寿命。

干式泵的好处

DESY团队之所以选择在设计中使用干泵，是因为干泵具有许多重要的优点。干泵在真空状态下没有润滑剂，无需定期换油，从而减少维护和对环境的影响。这也意味着不存在过程污染的可能性，这对同步加速器的使用至关重要。

爱德华兹XDS泵是一个创新的设计，使用轴承屏蔽隔离真空环境与各种形式的润滑剂，使它不仅完全干燥，而且密封。屏蔽罩还保护轴承免受任何工艺蒸汽的影响，确保在任何方向上都没有污染的可能性。

可调节的气体镇流器可以处理蒸汽，拓宽了许多以前不适合涡旋泵的应用范围。所有这些特性使泵非常适合同步辐射源的苛刻要求。

爱德华兹XDS泵在科学研究中有广泛的应用，包括超高速离心机、分析仪器、激光和扫描电子显微镜，以及用于光子光束线的真空系统。

“我们的移动干泵站的每一个组件都是为了确保最高性能而选择的。爱德华兹泵在这些电站中发挥着关键作用，它们完全满足了我们的要求，”DESY M. Hesse说。

爱德华兹XDS干式涡旋泵为用户提供了“适应和忘记”的解决方案。对于同步加速器科学家来说，它为高要求的应用提供了最佳解决方案。
