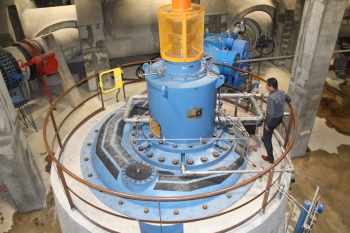

蒙特利尔供水系统多了一个水泵

蒙特利尔市有六个水处理厂，其中两个主要的是Charles-J。-Des Baillets and Atwater, both of which supply potable water to seven subterranean reservoirs and associated pumping stations throughout Montreal island and its outlying districts. Charles-J. -Des Baillets is the second largest plant in Montreal and among the largest in Canada having a production capacity of 1.136 million cubic meters of water per day. This accounts for 38% of the total production capacity of the city of Montreal.

植物的历史

每天输送超过一百万立方米的饮用水，查尔斯j。-Des Baillets电站由车站的一个大型地下水库供水。这些水来自圣劳伦斯河，在进入饮用水水库之前，经过过滤、臭氧化、紫外线(UV)水处理和最后氯化的组合净化。三个泵组专门用于供应阿特沃特管网的一条线路，其余机组供应位于该市各区的一个大型水库。如果需要关闭Charles-J- Des Baillets工厂或Atwater工厂，可以将水调入或调出其中一个工厂，以确保所有七个水库的水位保持在最佳容量。

多年来，该市人口大幅增加，今天，供水部门为大约200万居民提供供水。两个生产工厂通过大型管道相互连接，因此即使其中一个工厂不太可能发生故障，水仍然可以供应到水库。

charles j。-Des Baillets plant was originally designed to accommodate nine high capacity pumps. However, only five pumps were installed initially, these being the KSB ME pumps. Later, in 1990 the plant’s output capacity was increased with the introduction of another manufacturer’s pump. Although the plant was built to accommodate nine pumps, the water treatment facilities at this location can only support a maximum of seven pumps. Therefore, based on their satisfaction with the original five large capacity pumps, the City of Montreal requested KSB to submit a tender for another pump of the same design and capability. The only difficulty was that after such a long interval, the original water transport pumps were no longer being manufactured. However, this did not discourage KSB, as they came up with a plan that involved making an updated replica; a proposal that succeeded in awarding KSB the order after a rigorous and intensive bid evaluation process.

KSB的MEF泵

KSB MEF泵是根据客户的规格建造的，是一种垂直分体式单级泵，是KSB在1975年提供的原始泵的更新版本。新泵的占地面积和布局与老泵相似，但最新的密封和优化的液压元件提高了其可靠性，提高了运行效率。复制旧的泵配置简化了Charles-J中的新装置的安装。-Des Baillets高压泵画廊。

在获得合同后，KSB迅速做出反应，新的MEF泵于2013年晚些时候从KSB在巴西的工厂发货。该泵在巴西制造，重38吨，叶轮直径为1,905mm。它的传动轴长度为5米，以400转/分钟的固定速度运行，在67米的水头上，每秒可提供4.2m³(100%)。该泵最初计划用作备用机组，也可与现有的大容量泵并行运行。由于体积大，泵必须在运输时拆卸，并在现场重新组装。

2015年4月，在Charles-J钻井平台开始了泵的组装和安装工作。- KSB监督下的des Baillets滤水厂。2015年5月至2016年4月期间，在KSB的监督下，机械承包商完成了5500马力同步电机和线路轴的安装。下一阶段是调试和配置控制面板和辅助电气元件。该测试于2016年4月至2017年9月进行，并于2017年10月进行了泵的性能和验收测试。

对新泵机组进行了水力验收测试，测试范围是验证合同效率保证点在4.2 m³/s时达到87%。总结主要结果，在额定流量(4.2 m³/s)下，泵效率为90.4%;比87%的保证效率高3.4%。结果表明，新泵的性能完全满足合同保证义务。

安装的挑战

安装新泵组并非没有挑战，因为分配给泵的区域位于两个现有机组之间，涉及一个三层楼高的开放高压泵廊，以及挖掘基础以容纳进水管和泵蜗壳。泵廊有三层;电机和控制面板安装在上层，在那里它们可以防止洪水，而泵则安装在下面(三层楼)的底层。一个5米长的传动轴，从楼上的5500马力电机连接到下面的泵。由于新泵具有与旧泵相同的液压配置，因此它被安装在与旧泵完全相同的布置中。

KSB工程师在监督新泵的安装和调试方面发挥了重要作用。安装过程有些复杂，因为水从邻近的地下补给水库进入。与大型闸阀相比，每个泵的进气口由两组停止日志固定。因此，存在一个严重的问题，即水渗透到安装泵的每个进气室。因此，在新水泵进气室的施工过程中，为了工程师和施工人员的安全，必须不断地从地基中抽水。

客户满意度

蒙特利尔市水务局的工程师表示，新泵的加入为系统提供了更多的冗余。在正常运行情况下，根据供水系统的需求，每天早上有两到三台水泵运转。在白天，需求随着水泵数量的波动而波动，因此水泵在晚上被用来为城市水库补充水。

该部门有动力留在KSB，因为在过去的36年里，泵的表现非常好。自从最初的五台KSB水泵开始运行以来，该市的水务部门没有遇到过任何重大问题。“当泵第一次安装时，它们表现过度，从而增加了电机的负载，”该市的工程师报告说。“通过修整叶轮，这个问题很容易就解决了，从那以后，再没有出现过任何问题。这些泵已经达到了预期的性能。泵易于维护，定期维护的重要性是长期使用的一个重要因素，”他继续说道。“因为我们提前知道什么时候需要备件或替换部件，所以我们不需要保留任何主要部件。通过提前规划，KSB能够满足我们的要求。”

随着新泵的安装和调试，Charles-J。-Des Baillets plant is now able to operate to its optimum design capability and with full redundancy in the system for the first time in forty years.
