Scaba重型搅拌器在硫磺熔炼中节约能源

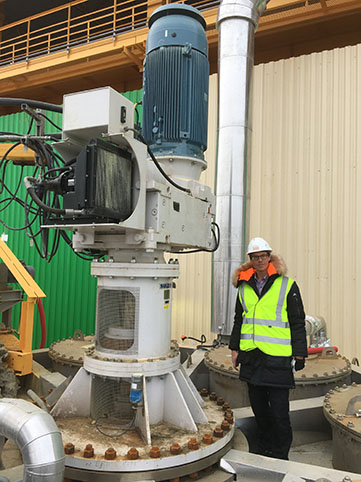

Scaba 240FVPT-Sff搅拌器在俄罗斯PhosAgro Cherepovets工厂顺利运行。(图片来源:Sulzer Ltd.)
所面临的挑战
两台熔炼机都设计了六个蒸汽加热盘管，热量传递是实现所需熔化能力的关键。熔化硫的设计温度为130°C。一个提议的搅拌器有一个200千瓦的电机和三个叶轮，其中较低的一个是螺距叶片涡轮。主要的挑战是:
- 高换热要求
- 重型应用程序
- 气相中的腐蚀性环境
- 环境温度范围大，-47℃~ +40℃
解决方案
Sulzer计算出132千瓦的电机容量就足够了，而不是200千瓦。这可以通过两个级别的Scaba搅拌器和高效SHP螺旋桨来实现。计算流体动力学(CFD)分析验证了这一结果，证明螺旋桨位置正确，不需要螺距叶片涡轮。
由于搅拌器使用变频驱动器(VFD)，因此决定安装200 kW的电机，但运行功率为132 kW。额外的动力仅供极冷条件下使用，正常运行速度最高可达132千瓦。这提供了额外的安全性，但仍然节省了大量的能源。
搅拌器的运行功率为132千瓦，甚至更低，这证明了其出色的液压性能。Scaba搅拌器运行平稳，振动水平非常低。
客户的利益
- 工程搅拌器的重型设计
- 高效的液压系统和精确的设计系统，大大节省能源
- 操作平稳，振动很小
- 设计能够承受当地极端低温和高温的天气条件
- 安装快捷方便，操作安全，维修方便
Sulzer对搅拌水平的预测被证明是正确的，两台Scaba搅拌器节省了大量的能源。搅拌器采用了重型设计，看到这些大型设备在非常低的振动水平下运行得如此平稳，令人印象深刻。”
Patrik Kolmodin, Sulzer搅拌器生产线经理
产品数据
Scaba搅拌器设计用于高操作温度下的重型操作。他们的设计包括一个刚性的机械结构，强大的轴承框架和工业诺德变速箱。轴是一个坚实的240毫米轴由碳钢制成，不锈钢内衬。为了承受巨大的环境温度范围，我们选择了一个带有双加热器的变速箱，用于极冷的天气，而一个冷却器用于炎热的条件。
气相具有腐蚀性，因此所有罐内表面以上的部件都由904L制成，并附加橡胶衬里。
Scaba 240FVPT-Sff表
| 叶轮 | 2 x 3叶片SHP1螺旋桨，直径2 ' 500毫米 |
| 转速 | 20-46转，最高53转 |
| 齿轮箱 | NORD SK11307AFK在16 rpm |
| 电动机 | ABB，使用功率132千瓦，安装200千瓦 |
| 密封 | 填料盒，润滑脂润滑 |
| 建筑材料 | 湿件在316L，气相904L +橡胶衬里 |
| 油罐直径 | 7.3米 |
| 柜的高度 | 7.6米 |
| 流体 | 熔化硫在130°C, 1.8克/厘米³ |
| 目的 | 传热 |
来源:苏尔寿公司有限公司
